Với sự phổ biến nhanh chóng của xe điện (EV) trong những năm gần đây, cọc sạc DC (cọc sạc nhanh), với tư cách là cơ sở hạ tầng quan trọng để bổ sung năng lượng nhanh chóng, đã thu hút sự chú ý rộng rãi về thành phần kỹ thuật và nguyên lý làm việc của chúng. Trong số các thành phần cốt lõi của chúng, Máy đo năng lượng DC đóng vai trò là thiết bị đo đếm không thể thiếu, đóng vai trò then chốt trong quá trình sạc. Để hiểu lý do tại sao các cọc sạc DC phải được trang bị đồng hồ đo năng lượng DC chuyên dụng thay vì đồng hồ đo năng lượng AC thông thường, cần phải phân tích chuyên sâu từ nhiều góc độ, bao gồm nguyên lý sạc, độ chính xác của đồng hồ đo và vận hành thương mại.

1. Nguyên tắc sạc chuyển đổi AC-DC Xác định điểm đo sáng

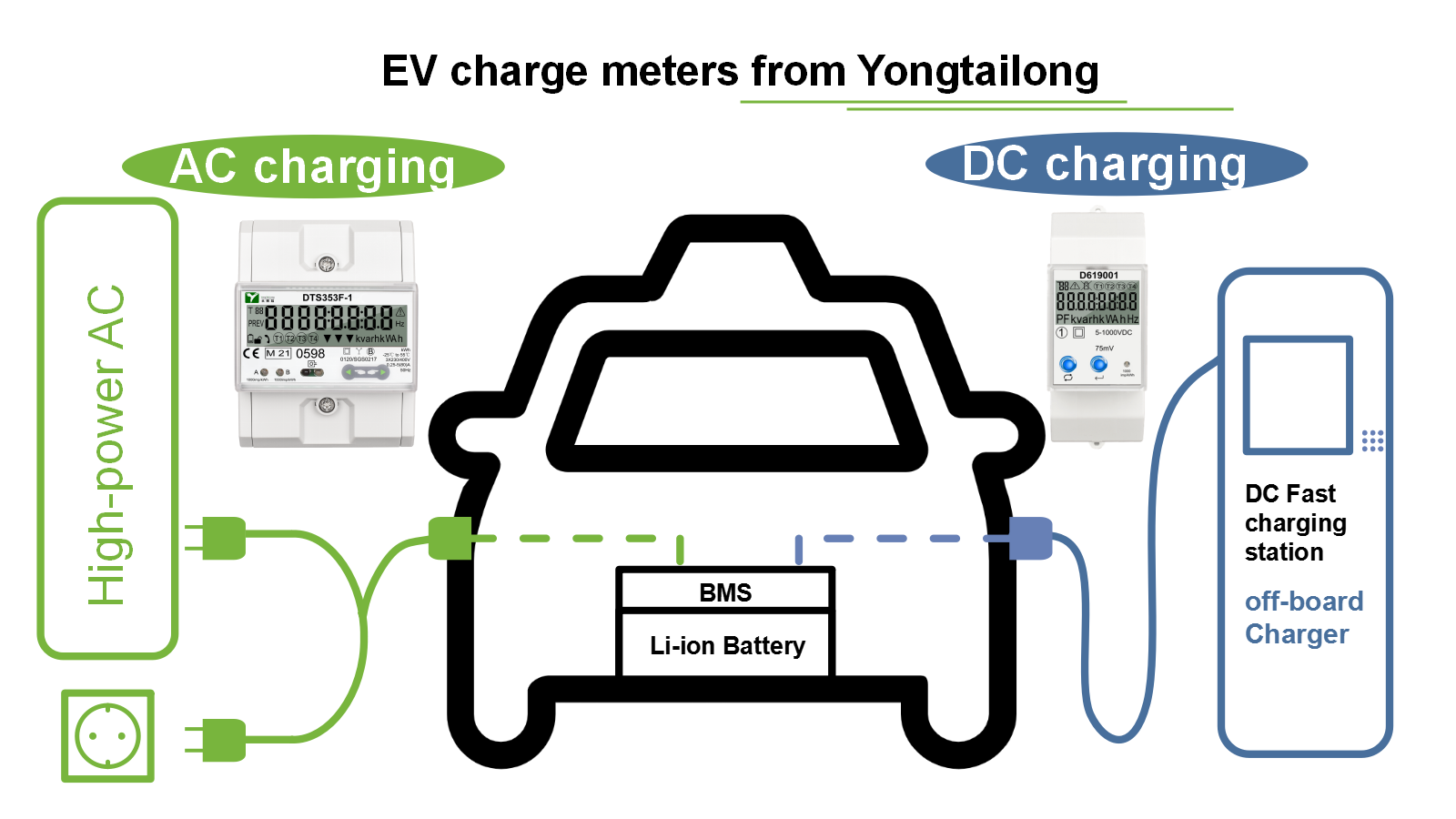

Chức năng cơ bản của cọc sạc DC là chuyển đổi và truyền năng lượng điện dưới nhiều dạng khác nhau. Nguồn điện được lưới điện cung cấp cho cọc sạc là dòng điện xoay chiều (AC), trong khi ắc quy điện EV tiếp nhận và lưu trữ dòng điện một chiều (DC). Do đó, cấu trúc bên trong của cọc sạc trước tiên phải sử dụng các bộ chuyển đổi AC/DC như bộ chỉnh lưu và mô-đun nguồn để chuyển đổi AC đầu vào thành DC phù hợp với đặc tính điện áp và dòng điện của pin. Chỉ sau quá trình chuyển đổi này, năng lượng điện mới được cung cấp cho giao diện sạc của EV. Việc sử dụng đồng hồ đo năng lượng AC để đo lường sau quá trình chuyển đổi này sẽ có sai sót tương tự như việc sử dụng đồng hồ đo nước thô để đo thể tích nước uống tinh khiết sau khi lọc.

Đồng hồ đo năng lượng DC được mắc nối tiếp trong mạch đầu ra DC sau bộ chỉnh lưu, đo trực tiếp năng lượng DC đã chuyển đổi sắp được sạc vào ắc quy. Nguyên tắc "đo lường ở nơi năng lượng được tiêu thụ" đảm bảo tính nhất quán giữa đối tượng được đo và năng lượng thực tế tiêu thụ, đặt nền tảng vật lý cho việc đo lường công bằng.

2. Yêu cầu cấp thiết để đảm bảo giải quyết thương mại công bằng và độ chính xác cao

Là cơ sở vận hành thương mại, độ chính xác của dữ liệu đo năng lượng từ các cọc sạc ảnh hưởng trực tiếp đến lợi ích kinh tế của cả người vận hành và người tiêu dùng. Sạc DC thường có công suất cao, thời gian sạc ngắn và chi phí sạc một lần cao, do đó đặt ra các yêu cầu cực kỳ nghiêm ngặt về độ chính xác của phép đo.

Máy đo năng lượng DC được thiết kế và hiệu chuẩn đặc biệt để đo các thông số DC. Họ có thể đo trực tiếp điện áp và dòng điện một chiều mà không cần chuyển đổi bổ sung, từ đó tính toán công suất và mức tiêu thụ năng lượng tích lũy, đồng thời giảm thiểu sai số đo do các liên kết trung gian gây ra.

Ngoài ra, quy trình sạc xe điện được điều chỉnh linh hoạt bởi Hệ thống quản lý pin (BMS), dẫn đến sự dao động lớn về điện áp và dòng điện (ví dụ: dòng điện có thể dao động từ vài ampe đến hàng trăm ampe). Đồng hồ đo năng lượng DC chuyên nghiệp được thiết kế để đáp ứng đặc tính này, dựa vào các cảm biến dòng điện có độ tuyến tính cao (như cảm biến Hall vòng kín hoặc shunt chính xác) và ADC tốc độ cao, độ chính xác cao (Bộ chuyển đổi tương tự sang kỹ thuật số) để đạt được Tuyệt vời đo độ chính xác trên phạm vi động rộng. Duy trì độ chính xác trong toàn bộ quá trình sạc—từ sạc nhỏ giọt đến sạc điện cao điểm—là sự đảm bảo kỹ thuật cốt lõi để xây dựng niềm tin của người tiêu dùng và tránh tranh chấp trong giải quyết. Đây cũng là yêu cầu chung được quy định trong các quy định đo lường toàn cầu, với các tiêu chuẩn rõ ràng được nêu trong các tiêu chuẩn quốc tế như IEC 62053-41 về tĩnh điện. Máy đo năng lượng DC .

3. Nền tảng dữ liệu để giám sát hệ thống và quản lý thông minh

Việc quản lý vận hành các cột sạc DC hiện đại đã phát triển vượt ra ngoài các chức năng sạc cơ bản, hướng tới trí thông minh và kết nối mạng. Trong quá trình này, đồng hồ đo năng lượng DC không chỉ cung cấp số liệu tiêu thụ năng lượng cuối cùng. Là đơn vị đo lường chính xác, chúng có thể giám sát thời gian thực các thông số điện quan trọng ở phía DC, bao gồm điện áp đầu ra, dòng điện đầu ra, công suất tức thời và chất lượng điện năng (chẳng hạn như gợn sóng).

Những dữ liệu thời gian thực này tạo thành "hệ thống cảm biến" để quản lý các cọc sạc một cách thông minh. Nền tảng quản lý vận hành có thể tận dụng dữ liệu này để đánh giá tính ổn định của quá trình sạc, tiến hành chẩn đoán lỗi cần thiết và cảnh báo sớm (ví dụ: kích hoạt tắt bảo vệ trong trường hợp phát hiện quá điện áp hoặc quá dòng). Quan trọng hơn, những dữ liệu này đóng vai trò là cơ sở quan trọng để thực hiện phân bổ năng lượng động giữa nhiều súng sạc trong trạm, tối ưu hóa đường cong sạc để kéo dài tuổi thọ pin, tiến hành phân tích hiệu quả sử dụng năng lượng tinh tế và chuẩn bị đo lường trong các hệ thống dòng năng lượng hai chiều từ Xe vào Lưới (V2G) trong tương lai. Nếu không có dữ liệu phía DC chính xác do đồng hồ đo năng lượng DC cung cấp, các cọc sạc sẽ chỉ hoạt động như bộ truyền động "hộp đen", dẫn đến những ảnh hưởng đáng kể về độ an toàn, hiệu quả kinh tế và mức độ thông minh của chúng.

Kết luận

Sự cần thiết của việc sử dụng Máy đo năng lượng DC trong các cột sạc DC được xác định chung bởi nguyên tắc hoạt động cốt lõi AC-to-DC, các yêu cầu nghiêm ngặt về giải quyết thương mại công bằng và nhu cầu chuyên sâu về quản lý vận hành thông minh. Đồng hồ đo năng lượng DC không chỉ đóng vai trò là "cân tiêu chuẩn" để sạc công bằng mà còn là "màn hình" để đảm bảo hệ thống hoạt động an toàn và ổn định, và quan trọng hơn là "nền tảng dữ liệu" hỗ trợ hệ sinh thái sạc thông minh trong tương lai. Với sự tiến bộ của công nghệ sạc nhanh hướng tới sạc cực nhanh (>350kW) và thậm chí cả sạc ở mức megawatt, khả năng đo chính xác và độ tin cậy cao của đồng hồ đo năng lượng DC ở mức công suất cao hơn và điều kiện vận hành phức tạp hơn sẽ ngày càng trở nên quan trọng và không thể thay thế.
