Trong cuộc sống hàng ngày của chúng ta, đại đa số các thiết bị gia dụng đều dựa vào nguồn điện xoay chiều để hoạt động nên đồng hồ đo điện thông dụng nhất mà chúng ta thấy cũng là đồng hồ đo điện xoay chiều. Tuy nhiên, trong lĩnh vực công nghệ đang phát triển nhanh chóng, một loại năng lượng điện khác - dòng điện một chiều - đang đóng vai trò ngày càng quan trọng. Dụng cụ chuyên dùng để đo các thông số điện DC là đồng hồ đo DC. Là một công cụ đo lường chuyên nghiệp, tuy không phổ biến như đồng hồ đo điện xoay chiều nhưng nó là thiết bị cốt lõi không thể thiếu trong các ứng dụng công nghiệp và công nghệ cụ thể. Nói một cách đơn giản, đồng hồ đo DC là một thiết bị có thể đo chính xác các thông số điện khác nhau như điện áp, dòng điện, công suất và mức tiêu thụ năng lượng tích lũy trong mạch DC. Nó cung cấp hỗ trợ dữ liệu quan trọng để quản lý chính xác nguồn điện DC.

Sự khác biệt cơ bản giữa dòng điện một chiều và dòng điện xoay chiều

Để hiểu lý do tại sao đồng hồ đo DC cần tồn tại độc lập, trước tiên cần làm rõ sự khác biệt cơ bản giữa DC và AC. Dòng điện một chiều được đặc trưng bởi dòng điện có hướng không đổi từ cực dương cố định đến cực âm và điện áp của nó tương đối ổn định. Chúng ta có thể tưởng tượng nó như một dòng sông một chiều êm ả chảy. Pin khô và pin sạc thường được sử dụng tạo ra dòng điện một chiều điển hình. Mặt khác, chiều dòng điện xoay chiều và cường độ điện áp sẽ có những thay đổi tuần hoàn theo thời gian, dao động như sóng có tính chất đều đặn. Sự khác biệt cơ bản này dẫn đến những khác biệt đáng kể về nguyên tắc kỹ thuật và kết cấu công cụ được sử dụng để đo lường chúng. Đồng hồ đo AC không thể được sử dụng trực tiếp để đo các thông số DC và ngược lại. Do đó, đồng hồ đo DC được thiết kế dành riêng cho mạch DC đã xuất hiện.

Nguyên lý hoạt động cốt lõi của đồng hồ đo một chiều: cách “bắt” dòng điện một chiều

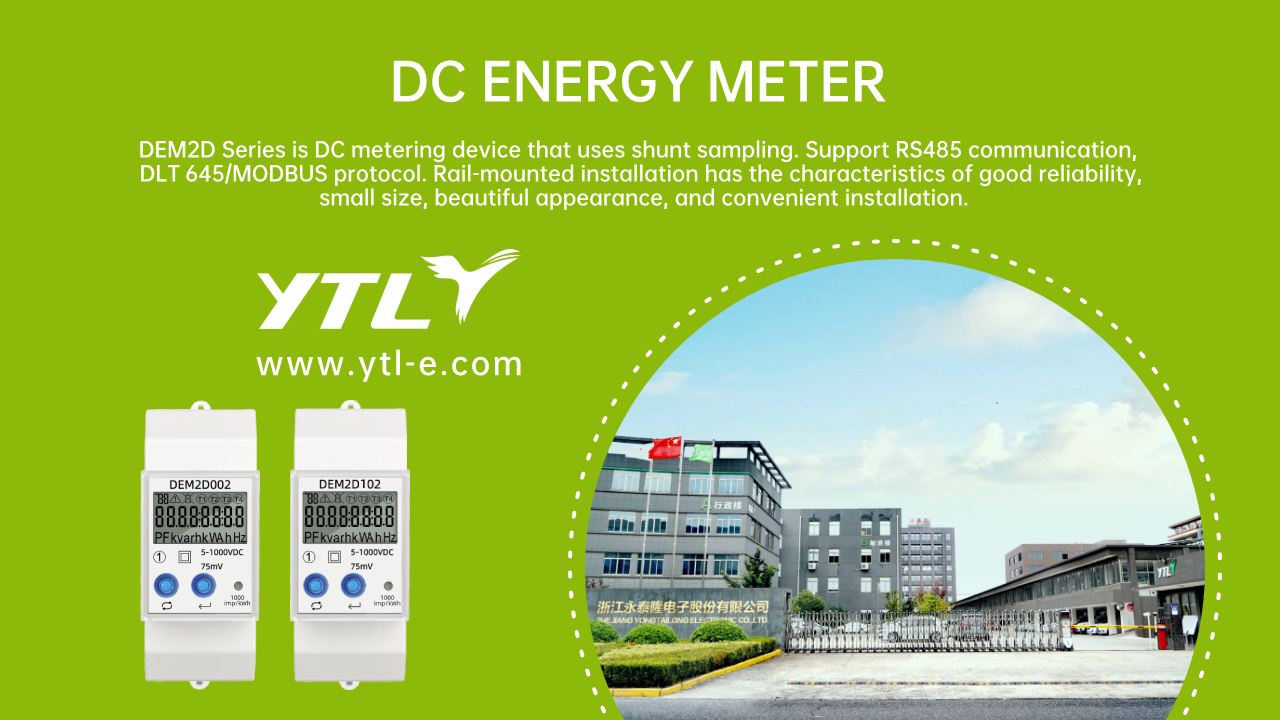

Đồng hồ đo DC có thể “thu thập” và định lượng chính xác năng lượng của điện DC, chủ yếu dựa vào công nghệ đo cốt lõi của nó, trong đó quan trọng nhất là đo chính xác dòng điện. Hiện nay, đồng hồ đo DC thông minh chính thống thường áp dụng hai nguyên tắc: phương pháp đo shunt và phương pháp đo hiệu ứng Hall. Phương pháp shunt là một phương pháp cổ điển và có độ chính xác cao dựa trên định luật Ohm, bao gồm điện trở thấp (gọi là điện trở shunt) với giá trị điện trở rất chính xác đã biết được mắc nối tiếp trong mạch đang thử nghiệm. Khi một dòng điện một chiều chạy qua điện trở này, một điện áp rơi nhỏ tỷ lệ thuận với cường độ dòng điện sẽ được tạo ra theo định luật Ohm. Bằng cách phát hiện sự sụt giảm điện áp chính xác này, mạch đo có thể chuyển đổi giá trị dòng điện chạy qua mạch. Phương pháp này có cấu trúc đơn giản, chi phí tương đối thấp và độ chính xác cực cao, khiến nó trở thành lựa chọn ưu tiên cho nhiều tình huống đo lường có độ chính xác cao.

Một kỹ thuật khác được sử dụng rộng rãi là phương pháp đo hiệu ứng Hall. Cốt lõi của phương pháp này là việc sử dụng một thiết bị bán dẫn được gọi là "Phần tử Hall". Nguyên tắc là khi một dây dẫn hoặc chất bán dẫn có dòng điện chạy qua được đặt trong từ trường vuông góc với hướng của dòng điện, thì sự chênh lệch điện áp tỷ lệ với cường độ từ trường và độ lớn của dòng điện sẽ được tạo ra ở cả hai phía, và hiện tượng này được gọi là hiệu ứng Hall. Trong máy đo DC, từ trường do dòng điện đo được tạo ra được các phần tử Hall cảm nhận và phát ra tín hiệu điện tương ứng. Ưu điểm lớn nhất của phương pháp này là nó đạt được sự cách ly điện với mạch thử nghiệm, nghĩa là có thể thực hiện các phép đo mà không cần kết nối trực tiếp với mạch chính. Điều này làm cho nó có độ an toàn cao và ít nhiễu mạch khi đo dòng điện lớn, đặc biệt phù hợp với các hệ thống công suất cao hoặc phức tạp cần cách ly điện.
Các ứng dụng chính và kịch bản ứng dụng của đồng hồ đo DC

Lĩnh vực ứng dụng của đồng hồ đo DC rất tập trung vào các tình huống trong đó điện DC là dạng năng lượng hoặc tín hiệu điều khiển chính. Với sự phát triển mạnh mẽ của công nghệ năng lượng mới và công nghệ điện tử công suất, vị thế của đồng hồ đo DC ngày càng nổi bật. Trong các hệ thống phát điện quang điện, các tấm pin mặt trời tạo ra dòng điện một chiều và đồng hồ đo DC được sử dụng để đo chính xác công suất dòng điện một chiều và điện năng được tạo ra bởi các mảng quang điện. Chúng là thiết bị quan trọng để đánh giá hiệu quả hệ thống và tiến hành tính toán năng lượng. Trong lĩnh vực xe điện và các trạm sạc hỗ trợ, quá trình sạc và xả pin điện hoàn toàn là quá trình dòng điện một chiều. Đồng hồ đo DC được tích hợp vào hệ thống quản lý pin và thiết bị sạc để theo dõi dòng điện, điện áp, công suất sạc và xả theo thời gian thực, đảm bảo an toàn và tuổi thọ của pin.

Ngoài ra, trong các trạm cơ sở truyền thông và trung tâm dữ liệu, bộ pin dự phòng là cốt lõi để đảm bảo nguồn điện liên tục và đồng hồ đo DC được sử dụng để theo dõi trạng thái sạc, xả và tình trạng của pin. Trong lĩnh vực vận tải đường sắt, hệ thống lực kéo và điều khiển của đầu máy điện, tàu điện ngầm và các phương tiện khác sử dụng rộng rãi dòng điện một chiều và đồng hồ đo dòng điện một chiều là một phần quan trọng để đảm bảo hoạt động ổn định của chúng. Tương tự, trong các quy trình công nghiệp như điện phân và mạ điện, cần phải kiểm soát chính xác dòng điện một chiều và đồng hồ đo DC cung cấp khả năng giám sát quy trình và phản hồi dữ liệu thiết yếu. Tóm lại, sự hiện diện của đồng hồ đo DC có thể được nhìn thấy trong hầu hết các khía cạnh của việc sản xuất, lưu trữ, tiêu thụ và điều khiển nguồn điện DC.

Cách chọn đồng hồ đo DC phù hợp

Khi chọn đồng hồ đo DC, điều quan trọng là phải tập trung vào một số thông số cốt lõi để đảm bảo chúng đáp ứng các yêu cầu đo lường. Thứ nhất, phạm vi đề cập đến các giá trị dòng điện và điện áp tối đa mà đồng hồ đo DC có thể đo được. Phạm vi của thiết bị được chọn phải cao hơn một chút so với giá trị tối đa có thể xảy ra trong mạch thực tế để có giới hạn an toàn. Tiếp theo là mức độ chính xác, biểu thị mức độ chính xác của phép đo. Các kịch bản ứng dụng khác nhau có các yêu cầu khác nhau về độ chính xác. Ví dụ, cần có các thiết bị có độ chính xác cao để xử lý năng lượng, trong khi độ chính xác thông thường có thể được chọn để giám sát chung. Ngoài ra, phương pháp xuất tín hiệu cũng cần được xem xét. Đồng hồ đo DC thông minh hiện đại thường được trang bị giao diện truyền thông kỹ thuật số, tạo điều kiện truyền dữ liệu đo từ xa đến hệ thống giám sát để quản lý và phân tích tập trung. Việc hiểu rõ những khái niệm cơ bản này sẽ giúp bạn đưa ra lựa chọn phù hợp nhất khi đối mặt với nhiều loại đồng hồ đo DC khác nhau.
