Trong lĩnh vực đo đếm điện, máy đo năng lượng CT và máy đo năng lượng trực tiếp là hai sản phẩm chủ đạo nhưng nhiều người dùng vẫn còn nghi ngờ về sự khác biệt của chúng. Bài viết này kết hợp các nguyên tắc kỹ thuật, kịch bản ứng dụng và trường hợp ngành để phân tích sâu sắc sự khác biệt cốt lõi giữa hai loại, giúp bạn lựa chọn chính xác giải pháp phù hợp!

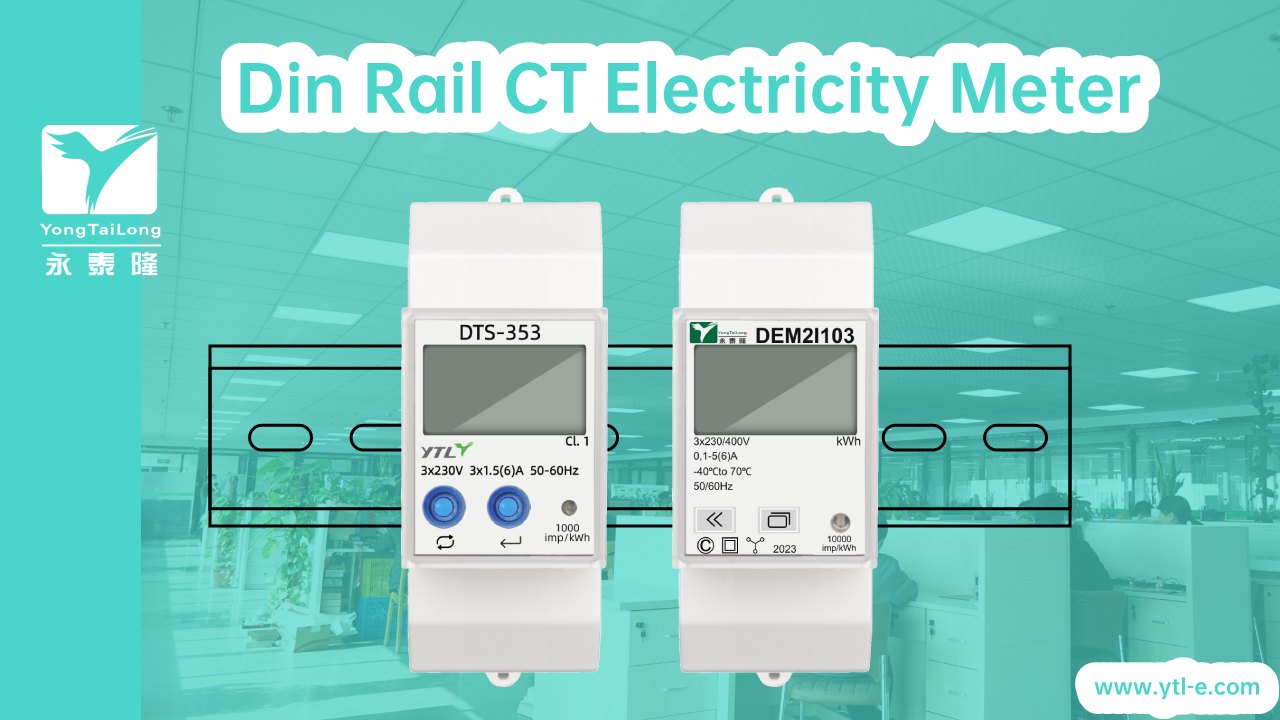

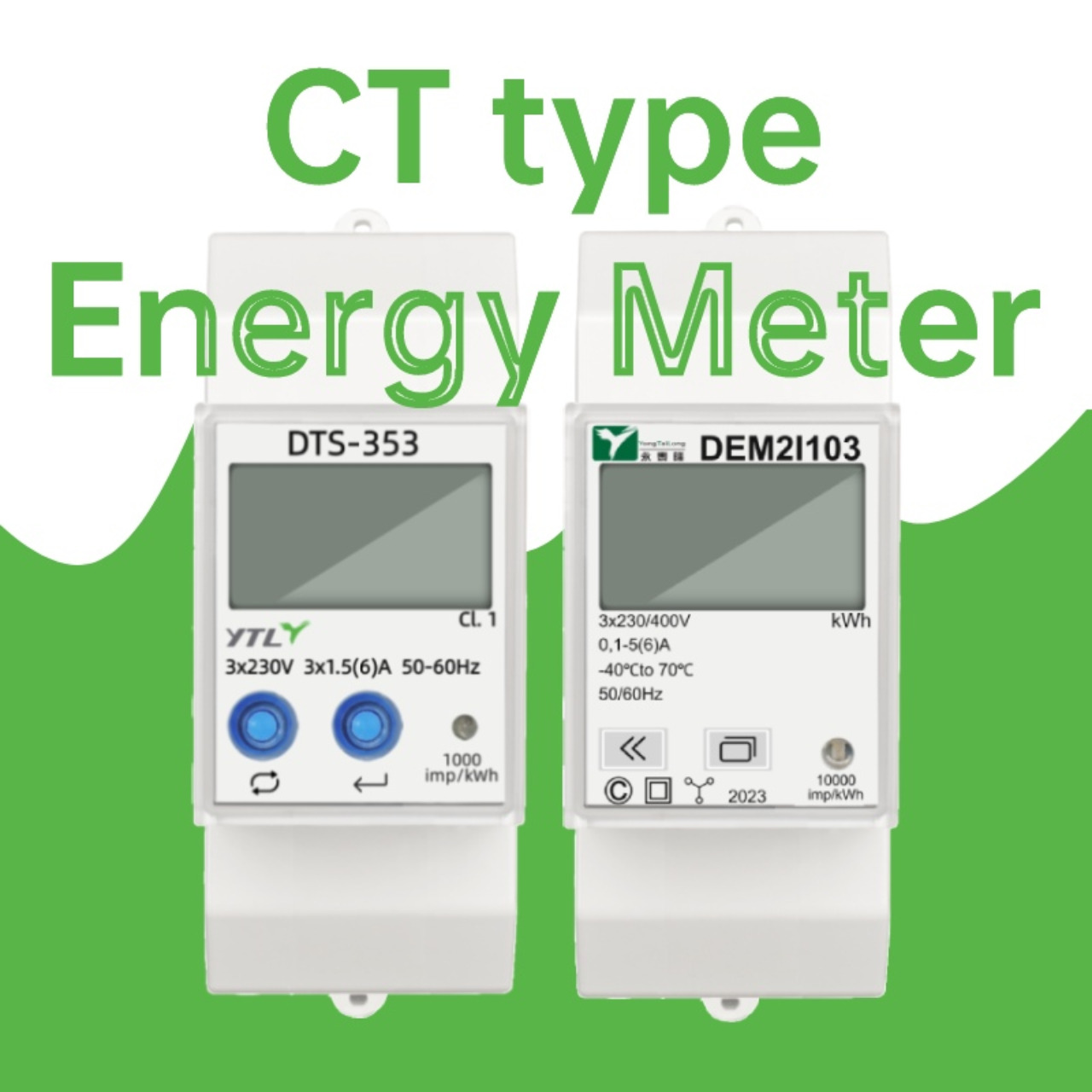

1, Nguyên lý đo: Máy đo năng lượng máy biến áp so với máy chuyển hướng CT Bằng cách sử dụng máy biến dòng điện bên ngoài (CT), dòng điện cao được chuyển đổi theo tỷ lệ thành tín hiệu dòng điện thấp (chẳng hạn như 600A → 5A), sau đó được đưa vào máy đo năng lượng để đo.
Phương pháp đo không tiếp xúc này tránh nguy cơ kết nối trực tiếp với đường dây điện áp cao và hỗ trợ đo dòng điện trong phạm vi rộng (lên đến vài nghìn ampe). Điểm nổi bật về mặt kỹ thuật: Áp dụng thiết kế điện cảm lẫn nhau giai đoạn kép (mô-đun lấy mẫu tích hợp CT bên ngoài), nó có khả năng chống nhiễu điện từ AC mạnh hơn và tỷ lệ lỗi có thể được kiểm soát trong vòng 0,5%. Đồng hồ đo năng lượng trực tiếp Đo dòng điện trực tiếp qua shunt đồng mangan và chuyển đổi dòng điện cao thành tín hiệu điện áp thấp (chẳng hạn như 5A → 0,875mV). Thích hợp cho các tình huống dòng điện thấp (thường ≤ 100A), nhưng yêu cầu tiếp xúc trực tiếp với đường dây điện áp cao, gây nguy hiểm về an toàn. Hạn chế: Các vấn đề về độ tuyến tính và độ lệch nhiệt độ của shunt có thể dẫn đến sai lệch đo dài hạn, đặc biệt là hiệu suất không ổn định trong môi trường dao động dòng điện hoặc nhiệt độ cao.
2、 Lắp đặt và Bảo mật: Thuận tiện và Rủi ro Đồng hồ đo năng lượng CT Ưu điểm khi lắp đặt: Không cần cắt đường dây chính và việc lắp đặt có thể được hoàn thành bằng cách kẹp trực tiếp cáp bằng CT có thể thu vào, tăng 70% hiệu quả của dự án cải tạo. Thiết kế an toàn: Cách ly đo không tiếp xúc với điện áp cao để giảm nguy cơ bị điện giật; Mạch phát hiện trạng thái CT tích hợp, có khả năng giám sát thời gian thực các lỗi hở mạch/ngắn mạch và cảnh báo. Việc lắp đặt đồng hồ đo năng lượng trực tiếp rất phức tạp: mạch chính cần được ngắt kết nối và kết nối shunt. Vận hành không đúng cách dễ gây đoản mạch hoặc nguy cơ hồ quang, đòi hỏi kỹ năng điện cao. Nguy hiểm về an toàn: Bộ chia tiếp xúc trực tiếp với môi trường áp suất cao và sử dụng lâu dài có thể gây nóng hoặc thậm chí cháy do tiếp xúc kém.
3. Các tình huống áp dụng: Đồng hồ đo năng lượng điện loại trực tiếp loại công nghiệp và dân dụng CT Phạm vi hiện tại: 100A~6000A 1A ~ 100A Các ứng dụng điển hình bao gồm nhà máy, trạm biến áp, khu phức hợp thương mại, phòng phân phối, hộ gia đình và cửa hàng nhỏ Tiện ích mở rộng chức năng hỗ trợ giao tiếp RS485, thanh toán chia sẻ thời gian và phân tích hài hòa So sánh dữ liệu: Đồng hồ đo năng lượng CT đã trở thành lựa chọn ưu tiên trong các kịch bản công nghiệp do phạm vi rộng và độ chính xác cao, trong khi các đồng hồ đo năng lượng trực tiếp vẫn có thị trường trong các kịch bản hiện tại thấp do với chi phí thấp của họ.
4. Chi phí và bảo trì: Giá trị dài hạn so với đầu tư ngắn hạn Chi phí ban đầu: Máy đo năng lượng CT yêu cầu cấu hình máy biến áp bổ sung, dẫn đến giá mỗi mét cao hơn (khoảng 500 ~ 2000 nhân dân tệ), nhưng hỗ trợ mở rộng mô-đun, mang lại hiệu quả chi phí lâu dài tốt hơn. Đồng hồ đo năng lượng trực tiếp có giá cả phải chăng (100-500 nhân dân tệ) và phù hợp với các tình huống tải thấp với ngân sách hạn chế. Chi phí vận hành, bảo trì: Thường xuyên kiểm tra xem dây nối lấy mẫu của máy đo năng lượng CT có bị đứt hay không; Thường xuyên siết chặt các vít kết nối dây điện cho nguồn điện trực tiếp nhằm tránh tình trạng lỏng lẻo các kết nối do giãn nở nhiệt và co lại.
5 Xu hướng tương lai: Máy đo năng lượng CT thông minh và tuân thủ Hỗ trợ đồng bộ hóa dữ liệu đám mây, đọc đồng hồ từ xa và theo dõi lượng khí thải carbon để giúp doanh nghiệp đạt được mục tiêu trung hòa carbon Đồng hồ đo năng lượng trực tiếp Hỗ trợ đồng bộ hóa dữ liệu đám mây và đọc đồng hồ từ xa, chủ yếu được sử dụng để đo lường hộ gia đình và công nghiệp.
