Đối với nhiều dự án sạc xe điện, việc chọn đồng hồ đo năng lượng AC hoặc DC chính xác theo truyền thống được coi là quyết định đo lường chính.

Chỉ thị (EU) 2026/706 làm cho ranh giới của hệ thống đo EVSE hoàn chỉnh trở nên quan trọng hơn.

Được thông qua vào ngày 11 tháng 3 năm 2026, Chỉ thị sửa đổi Chỉ thị 2014/32/EU và đưa ra MI-011 , một danh mục dành riêng cho dụng cụ bao gồm các hệ thống đo lường dành cho thiết bị cung cấp xe điện. MI-011 áp dụng cho các chức năng đo lường liên quan liên quan đến việc truyền năng lượng tích cực dẫn giữa EVSE và xe điện tại một điểm chuyển giao cụ thể.

Do đó, đối với các nhà sản xuất EVSE, câu hỏi trọng tâm không còn chỉ là:

Đồng hồ đo năng lượng được chọn đã hoàn thành thành công quy trình đánh giá sự phù hợp hiện hành chưa?

Nó cũng là:

Hệ thống đo lường EVSE hoàn chỉnh có đo lường, xử lý, bảo vệ và trình bày chính xác kết quả có liên quan về mặt pháp lý tại điểm chuyển giao được chỉ định không?

Các chức năng đo lường trong hệ thống đo EVSE có thể được cung cấp bởi máy đo năng lượng điện đang hoạt động đã hoàn thành thành công quy trình đánh giá sự phù hợp theo Phụ lục V của Chỉ thị 2014/32/EU. Kết quả đánh giá đồng hồ đó có thể được xem xét trong quá trình đánh giá hệ thống MI-011, nhưng chúng không tự động thiết lập sự phù hợp của hệ thống đo EVSE hoàn chỉnh.

Lưu ý quy định: Bài viết này cung cấp một cái nhìn tổng quan về mặt kỹ thuật để đánh giá dự án sớm. Đây không phải là lời khuyên pháp lý hay quyết định đánh giá sự phù hợp. Lộ trình áp dụng phải được xác nhận với cơ quan thông báo có trách nhiệm, các bên đánh giá sự phù hợp và cơ quan có thẩm quyền đối với thị trường mục tiêu.

Bài học chính

1. MI-011 điều chỉnh hệ thống đo EVSE hoàn chỉnh, không chỉ đồng hồ đo năng lượng.
2. Điểm truyền được chỉ định sẽ xác định xem năng lượng hoạt động AC hay năng lượng DC được đo.
3. Đồng hồ đo năng lượng điện hoạt động được đánh giá thành công không tự động thiết lập sự phù hợp của hệ thống hoàn chỉnh.
4. Cáp, đầu nối, bộ phận cảm biến, phần mềm, màn hình và hồ sơ có thể tạo thành một phần của cấu hình được đánh giá khi chúng thực hiện hoặc ảnh hưởng đến các chức năng đo lường liên quan.
5. Các nhà sản xuất nên bắt đầu đánh giá kiến ​​trúc, tài liệu và lộ trình tuân thủ trước ngày đăng ký vào năm 2028.

Để biết tổng quan rộng hơn về kiến trúc bộ sạc và ứng dụng đo lường, hãy xem YTL's Ứng dụng đo sạc EV trang.

Điều gì đã thay đổi theo Chỉ thị (EU) 2026/706?

Chỉ thị 2014/32/EU đã đề cập đến các công tơ điện hoạt động theo MI-003.

Chỉ thị (EU) 2026/706 bổ sung các hệ thống đo EVSE theo MI-011. Do đó, đối tượng đánh giá rộng hơn so với đồng hồ đo AC hoặc DC độc lập.

Tùy thuộc vào kiến trúc, cấu hình liên quan đến đo lường có thể bao gồm:

• Chức năng đo AC hoặc DC
• Các bộ phận cảm biến điện áp và dòng điện
• Các chức năng của bộ điều khiển bộ sạc xử lý hoặc liên kết các kết quả đo có liên quan về mặt pháp lý
• Phần mềm hình thành, bảo vệ, lưu trữ, trình bày hoặc xác minh kết quả được quy định
• Kết quả đo lường được sử dụng cho một giao dịch
• Hướng truyền năng lượng
• Chức năng trình bày hoặc đọc
• Hồ sơ được bảo vệ
• Nhận dạng hệ thống đo lường
• Kiểm soát cấu hình
• Bảo vệ chống sửa đổi trái phép

Bộ điều khiển bộ sạc hoặc thành phần phần mềm không tự động liên quan đến đo lường chỉ vì nó được cài đặt trong bộ sạc. Trạng thái của nó phụ thuộc vào việc nó có tham gia vào việc hình thành, xử lý, liên kết, bảo vệ, trình bày hoặc xác minh kết quả đo được quy định hay không.

Do đó, các nhà sản xuất EVSE nên ghi lại kiến ​​trúc đo lường hoàn chỉnh thay vì chỉ đánh giá thành phần đồng hồ.

Hệ thống đo MI-011 EVSE là gì?

Hệ thống đo MI-011 EVSE chứa các chức năng đo lường liên quan liên quan đến việc truyền năng lượng điện tích cực theo cả hai hướng giữa EVSE và xe điện tại một điểm chuyển giao được chỉ định.

thành phần	Vai trò chính	Tự động thiết lập sự phù hợp MI-011?
Đồng hồ đo năng lượng	Đo năng lượng điện AC hoặc DC	Không
Linh kiện cảm biến	Cung cấp đầu vào điện áp hoặc dòng điện	Không
Bộ điều khiển sạc	Có thể xử lý hoặc liên kết các kết quả đo	Không
Chức năng trình bày hoặc đọc	Cung cấp kết quả liên quan	Không
Hệ thống đo EVSE	Kết hợp các chức năng đo lường có thể áp dụng	Đây là đối tượng đánh giá MI-011
Nền tảng CSMS hoặc OCPP	Hỗ trợ truyền thông và xử lý xuôi dòng	Không

Máy đo năng lượng điện hoạt động được đánh giá thành công có thể được sử dụng như một bộ phận. Kết quả đánh giá sự phù hợp của nó không tự động bao gồm bộ điều khiển, phần mềm liên quan, trình bày kết quả, hồ sơ được bảo vệ, cấu hình cáp hoặc kiến ​​trúc hệ thống hoàn chỉnh.

Đồng hồ đo năng lượng so với hệ thống đo EVSE hoàn chỉnh

Đồng hồ đo năng lượng thực hiện phép đo trong phạm vi được chỉ định:

• Khung chính xác
• Phạm vi điện
• Điều kiện hoạt động định mức
• Cấu hình phần mềm
• Cấu hình phần cứng
• Phạm vi đánh giá sự phù hợp

Ngoài ra, hệ thống đo EVSE hoàn chỉnh có thể cần đảm bảo rằng:

• Phép đo tương ứng với điểm chuyển giao được chỉ định
• Kết quả đúng được gán cho sự kiện hoặc giao dịch đo lường chính xác
• Hướng năng lượng được giải thích một cách nhất quán
• Kết quả có liên quan về mặt pháp lý được bảo vệ
• Kết quả được cung cấp cho các bên liên quan
• Kết quả được trình bày và lưu trữ vẫn có thể theo dõi được
• Các thay đổi về cấu hình và phần mềm liên quan đến đo lường được kiểm soát
• Các thành phần thay thế vẫn có thể nhận dạng được
• Cấu hình hệ thống được đánh giá vẫn có thể tái tạo được

Kết luận đấu thầu thực tế là:

Máy đo năng lượng điện hoạt động được đánh giá thành công có thể là một bộ phận quan trọng nhưng bản thân nó không chứng minh được sự phù hợp MI-011 của hệ thống đo EVSE hoàn chỉnh.

MI-011 không đáp ứng mọi yêu cầu đối với bộ sạc hoàn chỉnh

MI-011 liên quan đến hệ thống đo EVSE và cấu hình liên quan đến đo lường của nó.

Nó không tự động thiết lập sự tuân thủ mọi yêu cầu pháp lý hoặc kỹ thuật khác có thể áp dụng cho thiết bị sạc hoàn chỉnh.

Các yêu cầu khác có thể liên quan:

• An toàn điện
• Tương thích điện từ
• Thiết bị vô tuyến
• An ninh mạng
• Hệ thống thanh toán
• Thông tin người tiêu dùng
• Khả năng tiếp cận
• Kết nối lưới
• Cài đặt
• Xác minh trong dịch vụ
• Hoạt động theo thị trường cụ thể

Những chủ đề này có thể được điều chỉnh bởi luật pháp, tiêu chuẩn hoặc quy định quốc gia khác của EU.

MI-011 bao gồm hệ thống đo EVSE, không phải mọi yêu cầu pháp lý áp dụng cho thiết bị sạc hoàn chỉnh.

Ngày chuyển tiếp Các nhà sản xuất nên phân biệt

Không nên rút gọn các thỏa thuận chuyển tiếp thành một tuyên bố chung chung rằng “các chứng chỉ hiện có vẫn còn hiệu lực”.

Các điều khoản khác nhau được áp dụng tùy theo công cụ, giấy chứng nhận, luật hiện hành trước đó và ngày sản phẩm được đưa ra thị trường.

Ngày	Những gì nhà sản xuất nên xem xét
10 tháng 4 năm 2028	Thời hạn để các Quốc gia Thành viên thông qua và công bố các biện pháp chuyển đổi quốc gia cần thiết
10 tháng 10 năm 2028	Ngày mà các Quốc gia Thành viên phải áp dụng các biện pháp chuyển đổi quốc gia
10 tháng 4 năm 2030	Ngày chuyển tiếp liên quan đến dụng cụ đo trong Phụ lục Va và VIIa mới được bổ sung tuân thủ luật pháp quốc gia trước đây và đáp ứng các điều kiện tại Điều 2(2)
10 tháng 4 năm 2038	Ngày hiệu lực mới nhất của một số chứng chỉ liên quan được cấp trước ngày 10 tháng 10 năm 2028, trừ khi chúng hết hạn sớm hơn

Điều 2(1) cũng bảo vệ các công cụ đủ điều kiện tuân theo Chỉ thị 2014/32/EU được áp dụng trước khi sửa đổi, với điều kiện là chúng được đưa ra thị trường trước ngày 10 tháng 10 năm 2028. Điều khoản này không nên được hiểu là tự động áp dụng cho mọi EVSE, máy đo hoặc chứng chỉ hiện có.

Việc điều trị chính xác phải được đánh giá theo:

• Danh mục sản phẩm
• Phạm vi chứng chỉ
• Nước thành viên
• Các quy định quốc gia trước đây
• Ngày đưa ra thị trường
• Cấu hình được đánh giá có thể áp dụng

Đưa vào thị trường so với đưa vào sử dụng

Các nhà sản xuất nên phân biệt một số khái niệm thị trường EU:

• Đưa ra thị trường: nói chung, đây là lần đầu tiên một sản phẩm được cung cấp trên thị trường EU.
• Cung cấp trên thị trường: hoạt động cung cấp hoặc phân phối tiếp theo trên thị trường.
• Đưa vào sử dụng: lần sử dụng đầu tiên của công cụ cho mục đích dự định của nó.

Quá trình chuyển đổi hiện hành không nên chỉ được đánh giá từ ngày sản xuất, ngày đặt hàng, ngày hợp đồng dự án hoặc ngày lắp đặt.

Các trường hợp đưa ra thị trường và đưa vào sử dụng thực tế phải được xem xét bởi nhân viên quản lý có trình độ đối với sản phẩm liên quan và Quốc gia Thành viên.

Điểm chuyển giao được chỉ định ở đâu?

Điểm chuyển giao xác định ranh giới đo lường có liên quan về mặt pháp lý.

Nó ảnh hưởng đến:

• Năng lượng AC hay DC là thước đo
• Những tổn thất chuyển đổi nào nằm trong hoặc ngoài ranh giới
• Có bao gồm tiêu thụ phụ trợ hay không
• Kiến trúc đồng hồ và cảm biến nào phù hợp
• Kết quả nào hình thành phép đo giao dịch được quy định
• Năng lượng hai chiều được thể hiện như thế nào

MI-011 xác định độ chính xác của hệ thống đo lường tại điểm chuyển tiếp được chỉ định. Khi năng lượng DC được trao đổi tại thời điểm đó, năng lượng DC là đại lượng đo. Khi năng lượng AC được trao đổi, năng lượng hoạt động AC là đại lượng đo.

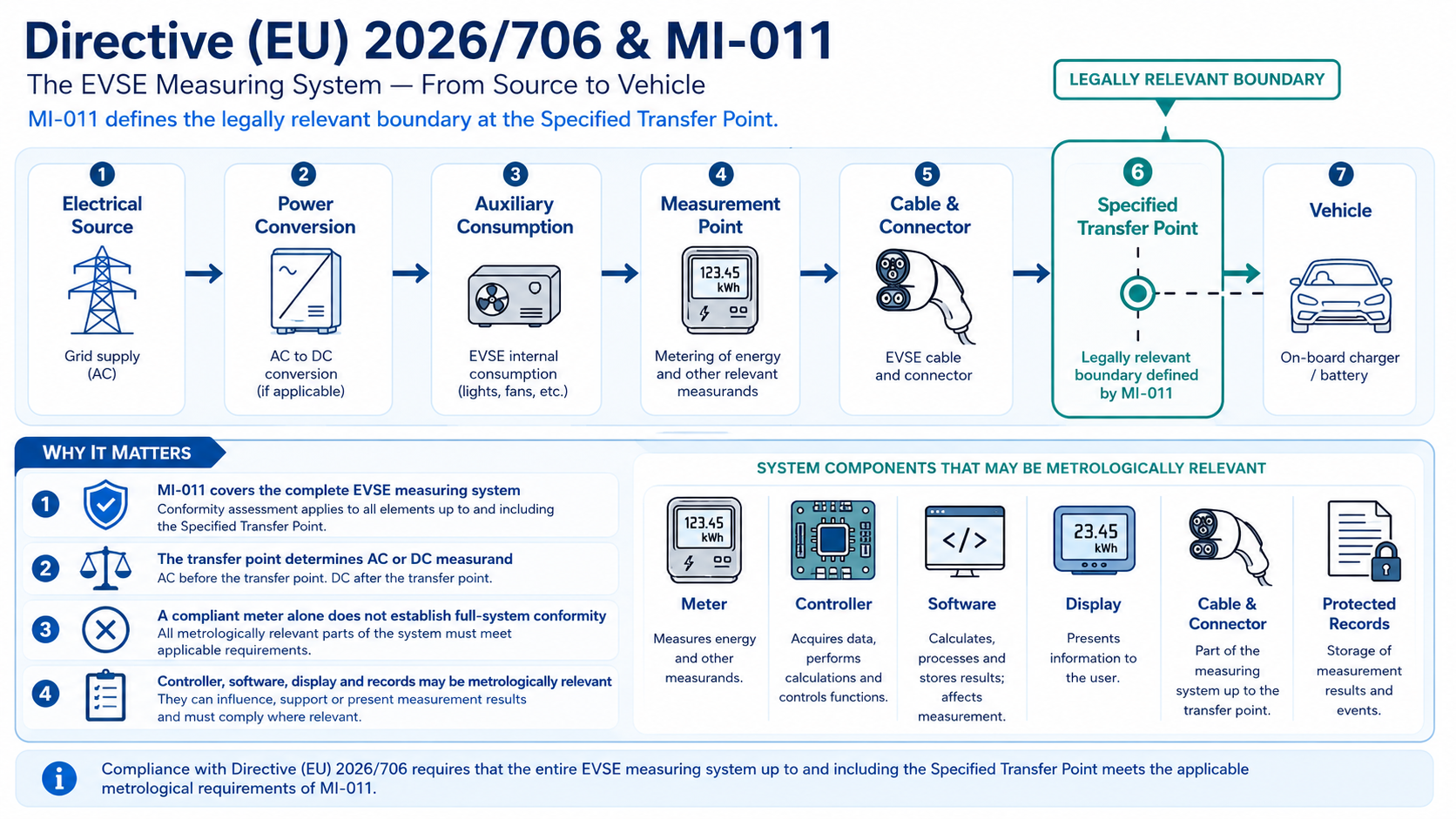

Một kiến trúc đơn giản hóa có thể trông giống như:

Nguồn điện
→ Chuyển đổi năng lượng
→ Tiêu thụ phụ trợ
→ Điểm đo
→ Cáp và đầu nối
→ Điểm trung chuyển được chỉ định
→ Xe cộ

Đồng hồ đo đầu vào AC và bố trí đo DC phía xe có thể tạo ra các kết quả khác nhau vì tổn hao chuyển đổi và tiêu thụ phụ có thể tồn tại giữa các vị trí đó.

Do đó, điểm chuyển tiếp phải được xác định trước khi hoàn tất việc lựa chọn đồng hồ đo, thiết kế cáp, cấu trúc bộ sạc và lập kế hoạch đánh giá sự phù hợp.

Để có giải thích thực tế về ranh giới đo lường phía đầu vào, phía đầu ra, AC và DC, hãy xem hướng dẫn của YTL về Đo sáng AC và DC trong các dự án sạc EV .

Cách áp dụng các quy tắc cho sạc AC, DC và hai chiều

sạc điện xoay chiều

Khi năng lượng AC được truyền tại điểm truyền xác định thì năng lượng hoạt động AC là đại lượng đo liên quan.

Nhà sản xuất nên xác nhận:

• Vị trí đo
• Đo trực tiếp hoặc vận hành bằng CT
• Phạm vi hiện tại và điện áp
• Cấu hình pha
• hướng năng lượng
• Suy hao giữa điểm đo và điểm chuyển giao
• Lớp MI-011 dự kiến
• Điều kiện hoạt động định mức

sạc DC

Thiết bị sạc DC thường có giai đoạn chuyển đổi AC/DC.

Đồng hồ đo đầu vào AC có thể bao gồm tổn thất chuyển đổi và tổn thất phụ không tương đương với năng lượng DC được truyền tại điểm chuyển DC phía xe.

Trường hợp điểm chuyển giao là DC, nhà sản xuất nên xem xét:

• Dải điện áp DC
• Phương pháp cảm nhận hiện tại
• Shunt hoặc kiến trúc cảm biến khác
• Phân cực
• hướng năng lượng
• Hiệu ứng cáp và đầu nối
• Hiệu ứng nhiệt độ
• Độ chính xác của toàn bộ hệ thống tại điểm chuyển giao

Sạc hai chiều

Định nghĩa MI-011 đề cập đến việc truyền năng lượng dẫn điện theo một trong hai hướng.

Kiến trúc hai chiều nên xác định:

• Hướng dẫn tham khảo xuất nhập khẩu
• Thanh ghi sạc và xả
• Quy ước về dấu dương và dấu âm
• Hướng thay đổi trong một phiên
• Trình bày từng hướng
• Xử lý hồ sơ giao dịch
• Quy trình thanh toán hoặc quyết toán
• Tính nhất quán giữa đồng hồ đo, bộ điều khiển và phần mềm liên quan

Giá trị dương phải có cùng ý nghĩa được xác định trong suốt quá trình đo được đánh giá.

Các lớp chính xác, Khung MPE, Phạm vi hoạt động và MMQ

MI-011 định nghĩa các chỉ số lớp sau:

• Loại A: 2%
• Loại B: 1%
• Loại C: 0,5%

Các giá trị này là các chỉ số lớp được sử dụng trong khung độ chính xác MI-011. Chúng không đảm bảo độc lập rằng mọi phép đo trong mọi điều kiện sẽ nằm trong phạm vi ±2%, ±1% hoặc ±0,5%.

Sai số cho phép tối đa có thể áp dụng và độ dịch chuyển sai số cho phép phụ thuộc vào các vấn đề như:

• Phạm vi hiện tại
• Điều kiện hoạt động định mức
• Điện áp
• Tần số
• Nhiệt độ
• Đại lượng ảnh hưởng
• Hiệu năng toàn hệ thống tại điểm chuyển giao

Nhà sản xuất nên xác nhận:

• Dòng khởi động
• Dòng điện tối thiểu
• Dòng điện chuyển tiếp
• Dòng điện tối đa
• Điện áp định mức
• Dải tần số AC
• Nhiệt độ range
• Dải điện áp đầu ra DC, nếu có
• Đại lượng ảnh hưởng có thể áp dụng
• Hiệu suất lớp và MPE cần thiết trên phạm vi hoạt động dự định

Lớp đã chọn không nên chỉ được coi là nhãn trên thành phần đồng hồ. Hiệu suất áp dụng phải được chứng minh cho hệ thống đo EVSE tại điểm chuyển tiếp được chỉ định.

Số lượng đo tối thiểu

MI-011 cũng đặt giá trị tối đa cho đại lượng đo tối thiểu hoặc MMQ:

• Hệ thống đo AC EVSE: không quá 0,1 kWh
• Hệ thống đo DC EVSE: không quá 1 kWh

MMQ liên quan đến đại lượng giao dịch nhỏ nhất được nhà sản xuất công bố mà hệ thống đo lường đáp ứng các yêu cầu MPE hiện hành.

Nó không nên được đơn giản hóa thành:

• Phiên sạc tối thiểu được phép
• Số lượng thanh toán tối thiểu chung
• Yêu cầu mỗi giao dịch sạc DC phải vượt quá 1 kWh
• Quy định cấm thanh toán dưới 0,1 kWh

Các nhà sản xuất nên đánh giá cách giải quyết, trình bày kết quả và xử lý giao dịch gần với MMQ đã khai báo.

Yêu cầu về cáp và đầu nối

Cáp và đầu nối có thể tạo thành một phần của đường dẫn liên quan về mặt đo lường khi chúng nằm giữa điểm đo và điểm chuyển tiếp được chỉ định.

MI-011 phân biệt giữa cấu hình không thể thay thế và cấu hình có thể thay thế.

Cáp và đầu nối không thể thay thế

Trong trường hợp cáp và đầu nối không thể thay thế được thì chúng phải được bảo vệ bằng con dấu phần cứng thích hợp.

Cáp và đầu nối có thể thay thế

Trong trường hợp dự định thay thế trong khi hệ thống đo EVSE vẫn còn bịt kín thì cáp và đầu nối phải:

• Được xác định trong đánh giá sự phù hợp có liên quan là có thể thay thế cho nhau
• Phù hợp với các đặc tính tương thích được đánh dấu trên hệ thống đo lường
• Mang các đặc điểm áp dụng và nhận dạng duy nhất của chúng
• Được niêm phong riêng biệt
• Có thể thay thế mà không cần tiếp cận hoặc phá vỡ các bộ phận đo lường đã bịt kín của hệ thống đo lường

Những yêu cầu này có nghĩa là không phải lúc nào cáp cũng được coi là một phụ kiện cơ khí thuần túy.

Đặc điểm, nhận dạng, tổn thất và quy trình thay thế của nó có thể ảnh hưởng đến cấu hình được đánh giá.

Nhà sản xuất nên ghi lại:

• Chiều dài cáp
• Đặc tính dây dẫn
• Kiểu kết nối
• Phương pháp nhận dạng
• Sắp xếp con dấu
• Thủ tục thay thế
• Cấu hình có thể hoán đổi cho nhau đã được phê duyệt
• Cách giải quyết các hiệu ứng của cáp và đầu nối trong đánh giá độ chính xác của điểm truyền

Chỉ thị không quy định một thuật toán bù tổn thất cáp phổ quát.

Trong thực tế, nhà sản xuất phải chứng minh thông qua thiết kế đã đánh giá cách giải quyết các ảnh hưởng của cáp và đầu nối để hệ thống đo lường hoàn chỉnh đáp ứng các yêu cầu về độ chính xác hiện hành tại điểm chuyển giao được chỉ định.

Việc triển khai được chấp nhận phải được xác nhận với cơ quan được thông báo có trách nhiệm hoặc bên đánh giá sự phù hợp.

Dữ liệu EVSE nào có liên quan về mặt pháp lý?

Không phải mọi giá trị do bộ sạc tạo ra hoặc được truyền tới thiết bị phụ trợ đều tự động phù hợp về mặt đo lường.

Chỉ thị không quy định một lược đồ dữ liệu có liên quan về mặt pháp lý giống hệt nhau cho mọi kiến ​​trúc EVSE.

Một trường có thể trở nên phù hợp về mặt đo lường khi nó tham gia vào việc hình thành, liên kết, bảo vệ, trình bày hoặc kiểm tra xác nhận kết quả đo được quy định.

Dữ liệu có thể liên quan về mặt đo lường

Tùy thuộc vào quy trình thiết kế và giao dịch được đánh giá, điều này có thể bao gồm:

• Kết quả đo lường giao dịch
• Bắt đầu và dừng đọc
• Năng lượng tính phí
• Hướng truyền năng lượng
• Nhận dạng hệ thống đo lường
• Nhận dạng đồng hồ
• Kết quả trình bày có liên quan về mặt pháp lý
• Hồ sơ đo lường được bảo vệ
• Dấu thời gian, được bao gồm trong thiết kế được đánh giá
• Liên kết giao dịch, nếu được bao gồm trong thiết kế được đánh giá

Dữ liệu vận hành

Dữ liệu hoạt động có thể bao gồm:

• Điện áp tức thời
• hiện tại
• quyền lực
• Nhiệt độ
• Trạng thái sạc
• Giá trị quản lý tải
• Chẩn đoán
• Trạng thái liên lạc
• Dữ liệu mô-đun nguồn bên trong

Dấu thời gian, số nhận dạng giao dịch hoặc trường phụ trợ không tự động có liên quan về mặt pháp lý chỉ vì nó xuất hiện trong cơ sở dữ liệu bộ sạc hoặc thông báo OCPP.

Trạng thái của nó phụ thuộc vào kiến ​​trúc hệ thống đo lường được đánh giá, quy trình giao dịch dự kiến ​​và vai trò trong kết quả được bảo vệ.

Tương tự, một OCPP Giá trị đồng hồ trường này không tự động là kết quả thanh toán được kiểm soát về mặt pháp lý.

Trình bày, hồ sơ giao dịch và truy xuất nguồn gốc dữ liệu

Kết quả có liên quan về mặt pháp lý phải được cung cấp thông qua cách trình bày hoặc sắp xếp đọc được cho phép theo các yêu cầu hiện hành và thiết kế đã được đánh giá.

Tùy thuộc vào kiến trúc, điều này có thể liên quan đến:

• Chỉ thị cục bộ được kiểm soát về mặt đo lường
• Một hệ thống đọc
• Một bản in
• Chỉ báo từ xa được phép
• Bản trình bày trên thiết bị của người dùng

Điều này không nhất thiết có nghĩa là mọi hệ thống đo EVSE đều phải có màn hình LCD vật lý cố định.

Kết quả làm cơ sở cho giao dịch phải có sẵn cho đến khi các bên liên quan chấp nhận kết quả đó khi kết thúc quá trình đo lường.

Nhà sản xuất EVSE nên xem xét:

• Kết quả được cung cấp như thế nào
• Đơn vị và cách trình bày số thập phân
• Bắt đầu và dừng kết quả, nếu phù hợp
• Nhận dạng hệ thống đo lường
• Quyền truy cập của khách hàng
• Lưu giữ hồ sơ được bảo vệ
• Tính nhất quán giữa kết quả được trình bày và kết quả được lưu trữ
• Hành vi sau khi giao tiếp thất bại
• Hành vi sau khi mất điện
• Hành vi sau khi khởi động lại
• Truy xuất nguồn gốc thay thế thành phần

Khi các kết quả được trình bày, lưu trữ và phụ trợ tuân theo các lộ trình xử lý khác nhau, thiết kế được đánh giá phải chứng minh làm thế nào các kết quả đó vẫn nhất quán và có thể theo dõi được.

Bảo vệ chống giả mạo, kiểm soát phần mềm và cấu hình

Bảo vệ đo lường có thể bao gồm nhiều thứ hơn là một dấu niêm phong vật lý.

Các biện pháp kiểm soát liên quan có thể bao gồm:

• Con dấu phần cứng
• Cấp độ kiểm soát truy cập
• Thông số được bảo vệ
• Nhận dạng phần mềm
• Kiểm soát phiên bản phần sụn
• Hồ sơ kiểm toán
• Hồ sơ sự kiện giả mạo
• Bảo vệ mật mã
• Cập nhật phần mềm được kiểm soát
• Kiểm soát thay thế thành phần
• Đặt lại các hạn chế
• Truy xuất nguồn gốc cấu hình

Không phải mọi chức năng phần mềm trong bộ sạc EV đều tự động phù hợp về mặt pháp lý.

Nhà sản xuất nên xác định các chức năng phần mềm:

• Tính kết quả quy định
• Liên kết kết quả với một sự kiện hoặc giao dịch đo lường
• Áp dụng hướng hoặc chia tỷ lệ
• Bảo vệ kết quả
• Lưu trữ kết quả
• Trình bày kết quả
• Hỗ trợ xác minh kết quả

Sự thay đổi phần sụn, bộ điều khiển hoặc cấu hình ảnh hưởng đến một trong các chức năng này có thể ảnh hưởng đến thiết kế được đánh giá.

Bản cập nhật phần mềm định kỳ không được tự động coi là vẫn nằm trong cấu hình đã được phê duyệt. Tác động của nó cần được xem xét thông qua quá trình kiểm soát thay đổi và đánh giá sự phù hợp được ghi lại.

Đánh giá sự phù hợp của máy đo so với sự phù hợp của hệ thống MI-011

Các nhà sản xuất EVSE nên tách biệt hai câu hỏi:

1. Đồng hồ đo năng lượng điện đang hoạt động có hoàn thành thành công quy trình đánh giá sự phù hợp hiện hành cho các chức năng đo lường của chính nó không?
2. Hệ thống đo EVSE hoàn chỉnh đã được đánh giá theo các yêu cầu MI-011 hiện hành chưa?

MI-011 xác định các quy trình đánh giá sự phù hợp sau:

• BF
• BD
• H1
• G

Đây không nên được coi là bốn con đường mà nhà sản xuất có thể lựa chọn chỉ dựa trên giá cả hoặc sở thích.

Quy trình áp dụng phải được lựa chọn phù hợp với:

• Các điều khoản MI-011
• Thiết kế sản phẩm và hệ thống
• Sự sắp xếp sản xuất của nhà sản xuất
• Hệ thống đảm bảo chất lượng
• Mô hình sản xuất hàng loạt hoặc đơn vị
• Tài liệu kỹ thuật
• Phương pháp đánh giá được cơ quan thông báo liên quan hoặc bên đánh giá sự phù hợp có trách nhiệm chấp nhận

Nhà sản xuất nên xác nhận:

• Ai đóng vai trò là nhà sản xuất hệ thống đo EVSE theo Chỉ thị 2014/32/EU
• Những thành phần nào hình thành nên cấu hình được đánh giá
• Những chức năng phần mềm nào có liên quan về mặt đo lường
• Kết quả và phạm vi đánh giá sự phù hợp của đồng hồ đo nào được áp dụng
• Phiên bản phần cứng và phần sụn nào được đề cập
• Cấu hình cáp và đầu nối nào được đề cập
• Những kết quả kiểm tra trước đó có thể được xem xét
• Những thử nghiệm cấp hệ thống nào vẫn cần thiết
• Những điều kiện vận hành và môi trường nào được áp dụng
• Thủ tục đánh giá sự phù hợp nào được áp dụng
• Liệu cơ quan được thông báo có tham gia hay không và ở đâu
• Những quy tắc quốc gia nào được áp dụng ngoài các yêu cầu về sản phẩm hài hòa

Các quy định quốc gia có thể liên quan đến:

• Chuyển vị
• Cài đặt
• sử dụng
• Xác minh trong dịch vụ
• Thanh toán
• Giám sát thị trường
• Thực thi

Điều này không có nghĩa là các Quốc gia Thành viên có thể tùy tiện xác định lại các yêu cầu hài hòa về sản phẩm MI-011.

Chỉ thị (EU) 2026/706 liên quan như thế nào đến OCPP và giá trị đồng hồ đã ký

OCPP giải quyết giao tiếp giữa Trạm sạc và Hệ thống quản lý trạm sạc.

MI-011 đề cập đến hệ thống đo EVSE được quản lý và kết quả đo có liên quan về mặt pháp lý của nó.

Hệ thống đo EVSE
→ Kết quả đo lường phù hợp về mặt pháp lý
→ Phần mềm trạm sạc
→ Truyền thông OCPP
→ CSMS / Quy trình thanh toán

Các giá trị đồng hồ đã ký có thể hỗ trợ tính toàn vẹn, truyền tải và xác minh sau này của thông tin đo được bảo vệ.

Tuy nhiên, sách trắng của Open Charge Alliance được giới hạn ở việc vận chuyển tiêu chuẩn các giá trị đồng hồ đã ký giữa Trạm sạc và CSMS. Nó không thiết lập sự tuân thủ pháp lý về đo lường hoàn chỉnh cho toàn bộ chuỗi thanh toán và đo lường EVSE.

Vì vậy:

Các giá trị đồng hồ đã ký có thể hỗ trợ truy xuất nguồn gốc nhưng chúng không thay thế đánh giá tuân thủ MI-011 của hệ thống đo EVSE hoàn chỉnh hoặc các yêu cầu đo lường pháp lý hiện hành khác.

Những gì các nhà sản xuất EVSE nên xem xét ngay bây giờ

Khu vực đánh giá	Xác nhận điều gì
Thị trường mục tiêu	Quốc gia EU, dự kiến áp dụng và tiến trình thực hiện
Tình trạng thị trường	Đưa ra thị trường, cung cấp và đưa vào sử dụng
Trạng thái chuyển tiếp	Các điều khoản áp dụng cho năm 2028, 2030 và 2038
Loại sạc	AC, DC hoặc hai chiều
Điểm trung chuyển	Ranh giới năng lượng có liên quan về mặt pháp lý
Đo lường kiến trúc	Máy đo độc lập hoặc chức năng đo nhúng
đại lượng đo	Năng lượng hoạt động AC hoặc năng lượng DC
Khung chính xác	Loại A, B hoặc C và các yêu cầu MPE hiện hành
Phạm vi hoạt động	Dòng khởi động, tối thiểu, chuyển tiếp và tối đa
Điều kiện đánh giá	Điện áp, frequency, temperature and applicable influence quantities
MMQ	Đại lượng đo tối thiểu AC hoặc DC được khai báo
Cáp và đầu nối	Hiệu ứng nhận dạng, niêm phong, thay thế và độ chính xác
Hướng	Quy ước xuất nhập khẩu và tính phí/xả
Dữ liệu liên quan	Dữ liệu tham gia kết quả đo quy định
Trình bày	Sắp xếp cục bộ, từ xa, in, đọc hoặc thiết bị người dùng
Tính toàn vẹn dữ liệu	Lưu trữ, bảo vệ, chữ ký và xác minh
Phần mềm	Các chức năng liên quan đến đo lường và kiểm soát phiên bản
Đánh giá đồng hồ	Cấu hình mô hình, phạm vi, phần cứng và phần sụn
Đánh giá MI-011	Quy trình áp dụng B F, B D, H1 hoặc G
Thay đổi kiểm soát	Thay đổi đồng hồ, cáp, bộ điều khiển, phần mềm và cấu hình
quy định quốc gia	Các quy định ngoài yêu cầu hài hòa về sản phẩm
Thử nghiệm thí điểm	Máy đo, hệ thống đo lường hoàn chỉnh, kiểm tra trình bày và giao dịch

YTL có thể hỗ trợ đánh giá đo lường sớm như thế nào

Chiết Giang Yongtailong Electronic Co., Ltd. (YTL) sản xuất các sản phẩm đo năng lượng AC và DC để sạc xe điện, quản lý năng lượng thương mại và công nghiệp, PV/ESS và các ứng dụng phân phối điện.

YTL có thể hỗ trợ đánh giá ban đầu về phần cứng đo lường dựa trên:

• Điểm chuyển giao được chỉ định
• Kiến trúc AC hoặc DC
• Phạm vi đo
• Đo trực tiếp, dựa trên CT hoặc dựa trên shunt
• Giá trị năng lượng và điện cần thiết
• Yêu cầu xuất nhập khẩu
• Giao diện truyền thông
• Nhu cầu xuất dữ liệu
• Cài đặt conditions
• Thị trường mục tiêu

Hỗ trợ có thể bao gồm:

• Đánh giá mô hình ban đầu
• Đánh giá phạm vi điện
• Xác nhận giao tiếp và dữ liệu đầu ra
• Đăng ký-xem xét bản đồ
• Kiểm tra mẫu
• Thảo luận kỹ thuật dành riêng cho dự án

Vai trò của máy đo YTL được chọn trong dự án hệ thống đo lường MI-011 EVSE phải được xác nhận dựa trên trạng thái đánh giá sự phù hợp của máy đo, phạm vi chứng chỉ, phần cứng, chương trình cơ sở, kiến trúc điện và lộ trình đánh giá hệ thống hoàn chỉnh.

Nhà cung cấp đồng hồ có thể cung cấp thông tin thành phần và hỗ trợ kỹ thuật. Nhà sản xuất hệ thống đo lường EVSE và các bên đánh giá sự phù hợp có trách nhiệm phải xác định lộ trình quản lý cuối cùng.

Câu hỏi thường gặp

Hệ thống đo MI-011 EVSE là gì?

Đây là hệ thống chứa các chức năng đo lường liên quan liên quan đến việc truyền năng lượng tích cực dẫn giữa EVSE và phương tiện tại một điểm chuyển giao cụ thể.

Đồng hồ đo năng lượng được đánh giá thành công có làm cho bộ sạc EV tuân thủ MI-011 không?

Không. Đồng hồ có thể cung cấp các chức năng đo lường trong hệ thống, nhưng đối tượng đánh giá MI-011 là hệ thống đo EVSE hoàn chỉnh và cấu hình liên quan của nó.

Sự phù hợp của MI-011 có giống như sự phù hợp của toàn bộ bộ sạc không?

Số MI-011 liên quan đến hệ thống đo lường. An toàn điện, EMC, an ninh mạng, radio, thanh toán, khả năng tiếp cận và các yêu cầu khác có thể được đề cập riêng.

Các lớp chính xác MI-011 là gì?

MI-011 sử dụng các chỉ số Loại A, B và C là 2%, 1% và 0,5%. Các chỉ số này là một phần của khung MPE rộng hơn và không nên được hiểu là sự đảm bảo độ chính xác cố định phổ quát trong mọi điều kiện vận hành.

MMQ là gì?

MMQ là đại lượng đo tối thiểu mà nhà sản xuất công bố rằng hệ thống đo đáp ứng các yêu cầu MPE hiện hành.

MMQ có phải là số tiền tối thiểu mà khách hàng phải mua không?

Không. Các giá trị MMQ không được hiểu là ngưỡng năng lượng phiên hoặc ngưỡng thanh toán tối thiểu chung.

Tại sao cáp và đầu nối lại quan trọng?

Khi chúng nằm giữa điểm đo và điểm chuyển giao, các đặc tính, tổn thất, nhận dạng, niêm phong và thay thế của chúng có thể ảnh hưởng đến cấu hình được đánh giá và độ chính xác của điểm chuyển giao.

MI-011 có áp dụng cho sạc hai chiều không?

Định nghĩa bao gồm sự truyền năng lượng theo một trong hai hướng. Do đó, kiến ​​trúc được đánh giá phải xác định phương hướng, đăng ký, trình bày và xử lý giao dịch.

Tất cả các Giá trị đo OCPP có phù hợp về mặt pháp lý không?

Không. Trạng thái của chúng phụ thuộc vào chức năng của chúng trong quy trình giao dịch và thiết kế hệ thống đo lường được đánh giá.

Các giá trị đồng hồ đã ký có thiết lập sự phù hợp MI-011 không?

Không. Chúng có thể hỗ trợ vận chuyển được bảo vệ và xác minh sau này, nhưng chúng không thay thế đánh giá sự phù hợp của hệ thống đo lường EVSE.

Nhà sản xuất có thể tự do lựa chọn B F, B D, H1 hoặc G không?

Không chỉ theo sở thích. Quy trình áp dụng tùy thuộc vào MI-011, thiết kế, sản xuất và sắp xếp chất lượng cũng như cách tiếp cận được cơ quan thông báo có trách nhiệm hoặc bên đánh giá sự phù hợp chấp nhận.

Nhà sản xuất EVSE nên cung cấp những gì cho nhà cung cấp đồng hồ đo?

Nhà sản xuất phải cung cấp điểm chuyển giao cụ thể, kiến ​​trúc AC hoặc DC, phạm vi điện, phương pháp đo, nhu cầu liên lạc, điều kiện lắp đặt và thị trường mục tiêu.

Kết luận

Chỉ thị (EU) 2026/706 thay đổi việc đo sáng sạc xe điện từ câu hỏi chỉ dành cho thành phần thành câu hỏi về hệ thống đo lường hoàn chỉnh.

Các nhà sản xuất EVSE nên nhớ năm nguyên tắc:

1. Máy đo năng lượng điện hoạt động được đánh giá thành công không tự động thiết lập sự phù hợp MI-011 của hệ thống đo EVSE.
2. Điểm chuyển giao được chỉ định sẽ xác định xem năng lượng hoạt động AC hay năng lượng DC là đại lượng đo.
3. MI-011 bao gồm khung chính xác và MPE, điều kiện hoạt động được đánh giá và yêu cầu MMQ.
4. Cáp, đầu nối, bộ phận cảm biến, phần mềm liên quan, chức năng trình bày và bản ghi có thể tạo thành một phần của cấu hình được đánh giá.
5. Quy trình đánh giá sự phù hợp hiện hành phải được thiết lập cho hệ thống đo EVSE hoàn chỉnh.

Các nhà sản xuất xem xét sớm các ranh giới này có thể giảm rủi ro trong việc lựa chọn kiến ​​trúc đồng hồ đo, cáp, bộ điều khiển hoặc phần mềm mà sau này sẽ xung đột với lộ trình đánh giá dự kiến.

Lập kế hoạch cho dự án đo lường AC hoặc DC EVSE? Liên hệ YTL và chia sẻ điểm chuyển giao cụ thể, kiến trúc điện, phạm vi đo lường, nhu cầu liên lạc và thị trường mục tiêu để đánh giá mô hình ban đầu.

Tài liệu tham khảo chính thức

• Liên minh Châu Âu — Chỉ thị (EU) 2026/706 sửa đổi Chỉ thị 2014/32/EU liên quan đến hệ thống đo lường cho thiết bị cung cấp xe điện và các dụng cụ đo lường khác .
• Liên minh Châu Âu — Chỉ thị 2014/32/EU về dụng cụ đo .
• Liên minh phí mở - Giá trị đồng hồ đã ký tính bằng OCPP .
