Lắp đặt đồng hồ đo năng lượng CT theo 7 bước, tiết kiệm năng lượng, không lo lắng và an toàn hơn

Trong các kịch bản điện công nghiệp, thương mại và thậm chí cả điện gia dụng, đồng hồ đo năng lượng CT đã trở thành công cụ cốt lõi để quản lý năng lượng nhờ phép đo có độ chính xác cao, đo dòng điện lớn, giám sát thông minh và độ ổn định lâu dài. Tuy nhiên, việc tiêu chuẩn hóa và chú ý đến từng chi tiết trong quá trình lắp đặt sẽ trực tiếp xác định liệu hiệu suất của thiết bị có thể được tối đa hóa hay không.

Bài viết này tập trung vào 7 bước chính để hướng dẫn bạn cách lắp đặt và gỡ lỗi đồng hồ đo năng lượng CT một cách hiệu quả, tránh những mối nguy hiểm tiềm ẩn, cải thiện hiệu quả sử dụng năng lượng và phân tích sâu sắc cách biến các ưu điểm kỹ thuật của chúng thành giá trị thực tế!

Bước 1: Chọn kiểu hình phù hợp - thích ứng môi trường là nền tảng để vận hành hiệu quả

Đồng hồ đo năng lượng CT thường được lắp đặt theo hai cách: treo và gắn trên ray

Kiểu treo: thích hợp cho các tủ phân phối rộng rãi hoặc lắp đặt trên tường độc lập, với ưu điểm là hiệu suất tản nhiệt tốt và bảo trì dễ dàng. Nó thường được sử dụng trong các kịch bản công nghiệp như nhà máy và trạm biến áp.

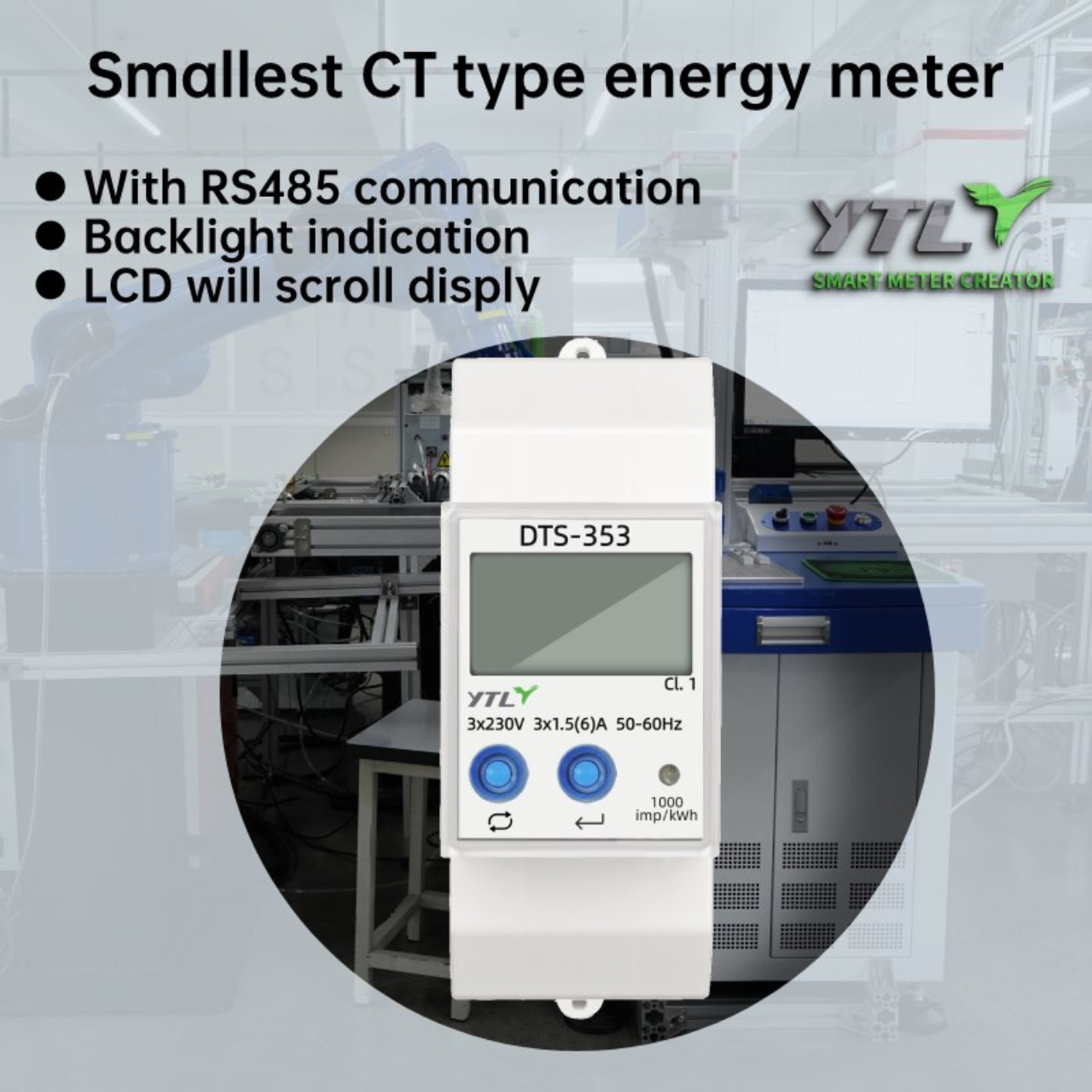

Loại ray: Kích thước nhỏ gọn, có thể nhúng trực tiếp vào ray 35mm tiêu chuẩn, phù hợp với hộp điện thông minh hoặc tủ phân phối điện gia dụng có không gian hạn chế, giúp tăng hiệu suất lắp đặt lên hơn 50%.

Bước 2: Đấu nối chính xác các máy biến dòng - mấu chốt để tỷ lệ sai số dưới 0,5%

Việc lựa chọn máy biến dòng (CT) ảnh hưởng trực tiếp đến độ chính xác của phép đo và phải tuân theo hai nguyên tắc:

So khớp phạm vi: Chọn thông số kỹ thuật CT dựa trên dòng tải tại chỗ. Ví dụ, khi dòng điện cực đại thực tế là 500A, nên sử dụng máy biến áp 600:5A để tránh hiện tượng méo đo do quá tải.

Mức độ chính xác: Phải chọn CT có độ chính xác từ 0,5 trở lên để đảm bảo điều khiển phối hợp với sai số của đồng hồ đo năng lượng và độ chính xác tổng thể của hệ thống đạt tiêu chuẩn mức 1,0.

Tại sao nhấn mạnh CT mức 0,5?

Nếu sử dụng máy biến áp có độ chính xác thấp, ngay cả khi độ chính xác của đồng hồ đo năng lượng cao, sai số tổng thể của hệ thống vẫn có thể vượt quá 2%, dẫn đến hóa đơn tiền điện trung bình hàng tháng có sai số lớn! Sơ đồ CT có độ chính xác cao phù hợp với máy đo năng lượng CT đảm bảo phép đo chính xác.

Bước 3: Thiết lập tỷ lệ – thao tác cốt lõi để làm cho dữ liệu “nói lên sự thật”

Sau khi cài đặt CT, cần nhập tỷ lệ chuyển đổi CT (chẳng hạn như 600:5A tương ứng với tỷ lệ chuyển đổi là 120) trên giao diện tham số của đồng hồ đo năng lượng. Điểm hoạt động:

Kiểm tra thông tin bảng tên: Tỷ lệ chuyển đổi phải phù hợp với nhãn thân CT để tránh lỗi nhập thủ công.

Máy đo CT có mật khẩu bảo vệ để thiết lập tỷ lệ chuyển đổi. Chỉ khi nhập đúng mật khẩu thì tỷ lệ chuyển đổi mới có thể được đặt để ngăn chặn những người không được ủy quyền mắc lỗi.

Bước 4: Thông số kỹ thuật đi dây – sự tương ứng về pha xác định độ tin cậy của hệ thống

Lỗi nối dây có thể gây ra sai lệch đo trong trường hợp nhẹ và nguy cơ đoản mạch trong trường hợp nghiêm trọng! Phải tuân thủ nghiêm ngặt:

Các pha điện áp và dòng điện tương ứng một đối một: đường dây điện áp pha A được kết nối với CT pha A, còn pha B và pha C giống nhau để tránh lệch pha.

Siết chặt áp suất đầu cực: Sử dụng tuốc nơ vít mô-men xoắn để đảm bảo áp suất đầu cực đáp ứng tiêu chuẩn (thường là 0,5 ~ 0,8N · m), để tránh tiếp xúc kém gây ra hở mạch CT.

Thiết kế an toàn đồng hồ đo năng lượng CT:

Hướng dẫn mã màu: Các đầu nối dây sử dụng màu vàng, xanh lá cây và đỏ để phân biệt ba pha ABC và giảm nguy cơ kết nối sai.

Bước 5: Cấu hình truyền thông - Kết nối “Last Mile” của Quản lý thông minh

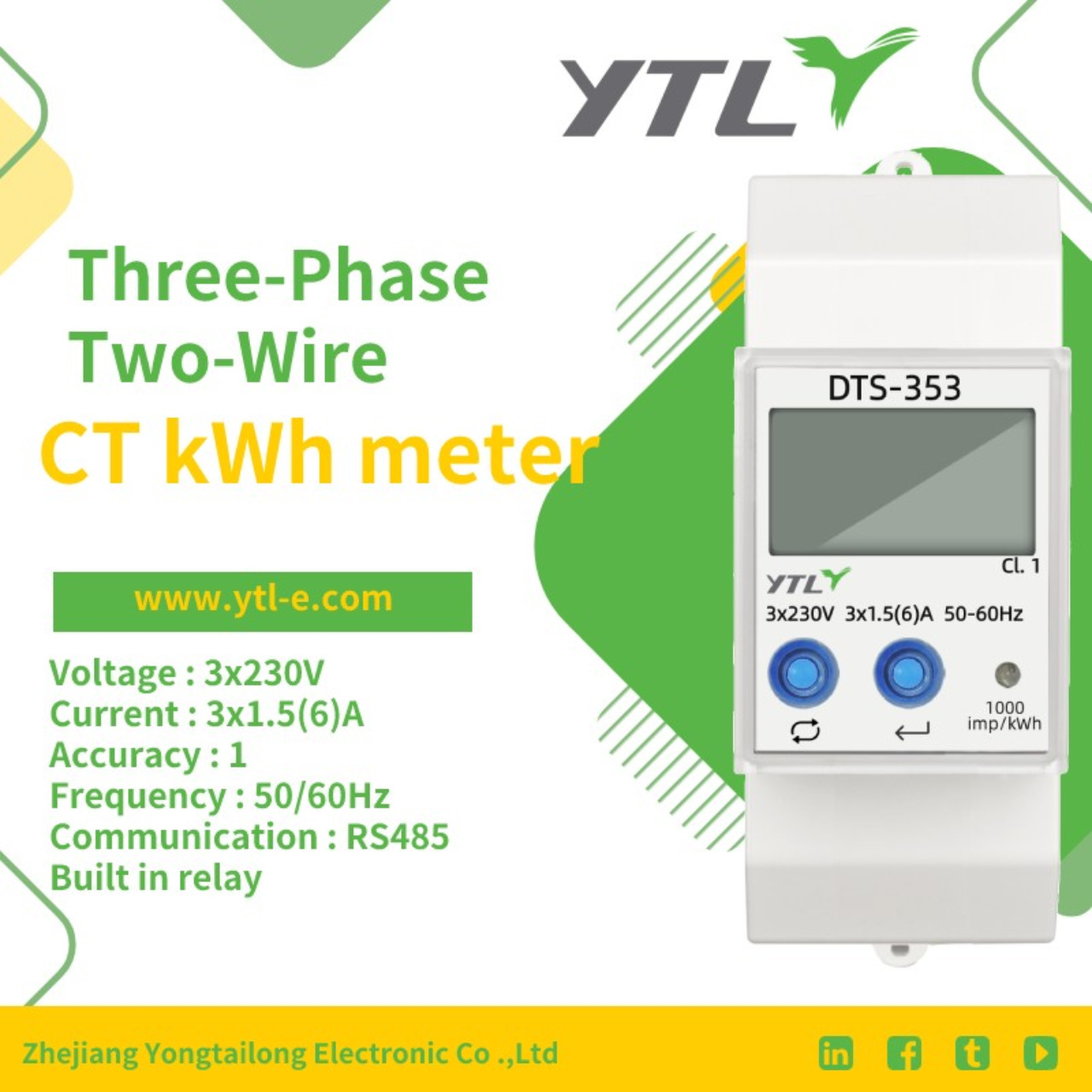

Máy đo năng lượng CT hỗ trợ giao tiếp RS485 yêu cầu phải hoàn thành cấu hình sau:

Thông số kỹ thuật đi dây: RS485 sử dụng cặp xoắn được bảo vệ, với chuỗi đường A/B phù hợp với máy chủ và các điện trở đầu cuối 120 Ω được lắp đặt ở cả hai đầu của bus.

Khớp giao thức: Đặt các giao thức truyền thông như Modbus RTU và DL/T645 để đảm bảo tích hợp liền mạch với hệ thống máy tính phía trên.

Ưu điểm của máy đo năng lượng CT trong Internet of Things:

Đồng bộ hóa dữ liệu đám mây: Sau khi kết nối với nền tảng quản lý năng lượng, các chỉ số chính như phụ tải điện và hệ số công suất có thể được xem theo thời gian thực.

Đọc công tơ từ xa: Tự động lập báo cáo tiêu thụ điện hàng ngày/tháng/năm, tiết kiệm 90% chi phí đọc công tơ thủ công.

Bước 6: Chấp nhận an toàn – tuyến phòng thủ cuối cùng để loại bỏ những nguy hiểm tiềm ẩn

Trước khi bật nguồn, cần thực hiện ba bước kiểm tra:

Kiểm tra cách điện: Sử dụng megohmmeter 500V để đo điện trở cách điện của mạch, đảm bảo giá trị lớn hơn 10M Ω.

Kiểm tra nối đất: Điện trở dây nối đất bảo vệ PE ≤ 4 Ω, để ngăn ngừa sét đánh và nguy cơ rò rỉ.

Xác minh pha: Sử dụng máy dò pha để xác minh xem điện áp có phù hợp với cực CT hay không.

Bước 7: Bật nguồn gỡ lỗi - Kiểm tra hoạt động đầy đủ chức năng của hệ thống

Sau khi bật nguồn, hãy xác nhận theo quy trình:

Chức năng cơ bản: Màn hình có hiển thị điện áp, dòng điện, nguồn và các dữ liệu khác bình thường hay không.

Kiểm tra giao tiếp: Dữ liệu thời gian thực được đọc qua máy tính phía trên hoặc ứng dụng di động để xác minh độ ổn định của giao tiếp.

Quan sát đo: Kiểm tra xem đèn báo mạch của máy đo CT có nhấp nháy bình thường không.

Công tơ năng lượng CT không chỉ là công cụ kiểm tra hóa đơn tiền điện mà còn là “bộ não thông minh” giúp doanh nghiệp giảm chi phí, tăng hiệu quả. Hãy chọn các máy đo năng lượng CT có độ chính xác cao, không cần bảo trì và giao tiếp mạnh mẽ để truyền giá trị lâu dài vào hệ thống điện của bạn ngay từ bước lắp đặt!
